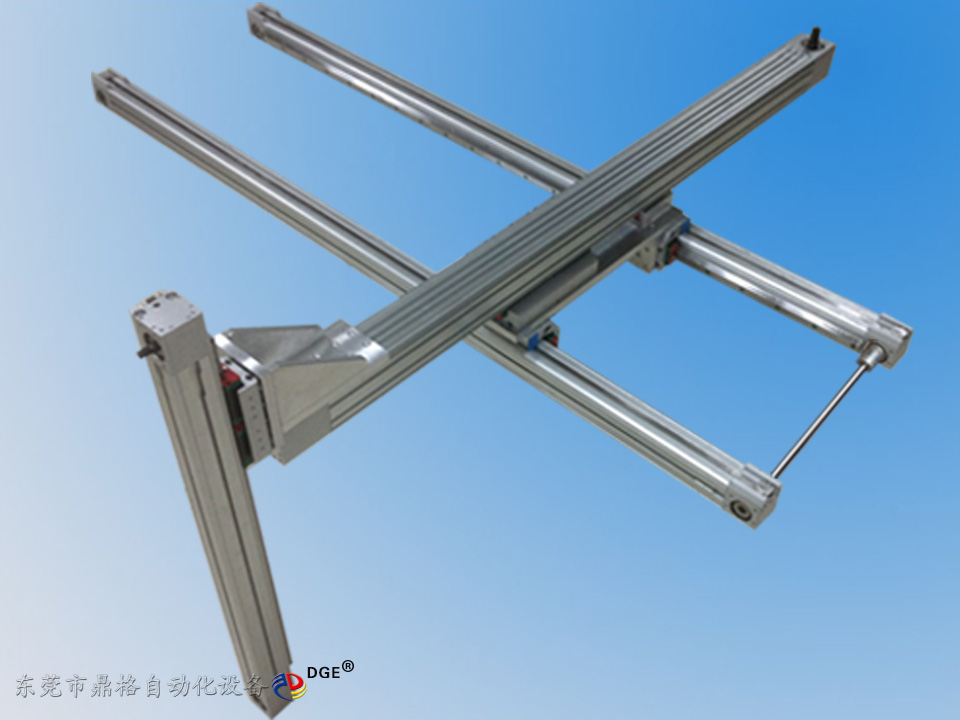

多軸組合直線滑臺 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 發布時間：2015-09-12 14:31:54 瀏覽次數： | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 詳細說明 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|

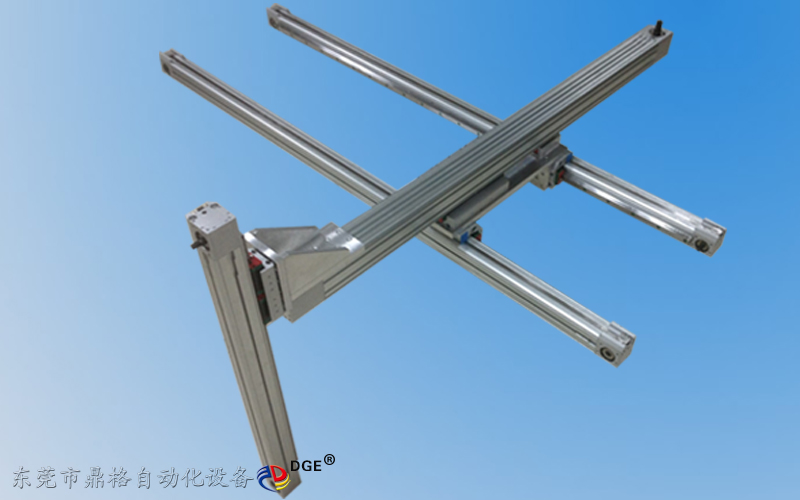

產品介紹 鼎格 DGE-25-TB-EG / DGE-60-TB-EG 同步帶多軸組合滑臺，采用25型同步帶滑臺和60型同步帶滑臺組合搭配而成，鋁合金缸體（25型45*45mm,60型64*64mm），25型同步帶滑臺有效行程可以做到4000mm，60型同步帶滑臺有行程可做到6000mm，行程范圍1000-2500mm為最佳，水平負載能力1kg至60kg，垂直負載能力1kg-3kg,Z軸垂直使用不建議使用同步帶滑臺，有輕微的負載或運行速度較快，方可采用同步帶滑臺作Z軸使用，傳動精度高達±0.1mm（行程1米以內的精度），最高傳動速度為3000mm/s — 5000mm/s（加減速時間200毫秒=0.2秒）滑臺相關配件：上銀碳鋼直線導軌，德國馬牌同步帶，NSK防水防塵軸承，可根據客戶行程要求設計定制.
性能及注意事項 1.體 積小重量輕 采 用寬度尺寸小的鋁制底座，實現了輕量、緊湊的構造。高剛性、高精度、價格低、體積小、重量輕、鋁合金結構、模組化設計、滑動臺和底座經過陽極處理后，基座 與滑動臺搭配，實現了高剛性和負載容量。對負載負荷的變位量小，用于搭載的質量或外部負載變動的用途也能依然保持高穩定性。 2.不銹鋼帶防塵裝置 利用獨有的密封墊片覆蓋機構，采用不銹鋼帶，可防止異物進入引動器內部。注） 帶不銹鋼帶時，由于限制了最大行程和最高速度，應加以注意。（最大行程：1000mm、最高速度： 1000mm/s） 3.個性化選擇可根據客戶的使用要求選擇各品牌電機，我司標配臺達伺服電機，根據具體的使用情況即加裝減速機或直接使用。根據不同的應用可調整:
(2)種驅動方式: 1、滾珠絲杠驅動- 可重復精確定位；2、同步帶驅動 - 適用于長行程、高速、高載荷搬送； 4.滑臺使用注意事項：1.產品工作中嚴禁接觸滑動座并保持安全工作范圍。2.滾珠螺桿產品垂直使用時【Z軸】為防止物品掉落建議馬達需安裝剎車裝置；齒輪皮帶驅動不建議垂直使用【Z軸】。3. 有效行程過大時可能會發生共振，行程越大時最大速度應該相對的降低。 5.滑 臺潤滑保養: 1.使用線性模塊滑臺時潤滑是非常必要的，如果沒有充分的潤滑，運轉時摩擦阻力會增加近而可能會成為縮短產品壽命的主要原因，而潤滑方式大 致分為手動潤滑與自動強制潤滑兩種，可依照系統的運行速度’使用環境等需求做適當?shù)倪x擇 2.潤滑給油的頻率根據使用條件與環境而有所不同，一般情形建議每運行１００km補充油脂一次. 滑臺應用領域
電機安裝方式

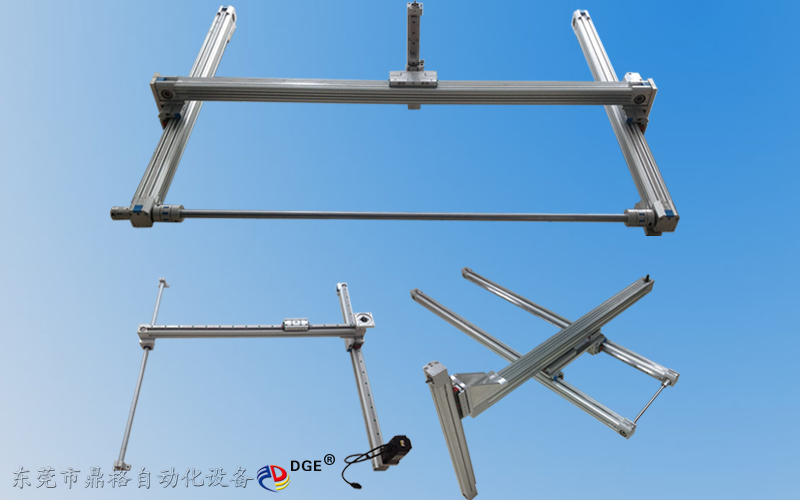

產品細節圖
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
